Элемент монтажный узкий Geberit Duofix UP320 111.350.00.5

Цель применения:

• Для крепежа в пол (0 - 20 см)
• Для монтажа в перегородке системы Duofix по высоте рамы перед капитальной или гипсокартонной стеной
• Для монтажа в перегородке системы Duofix по высоте помещения
• Для монтажа в перегородке GIS по высоте рамы или по высоте помещения перед капитальной или гипсокартонной стеной
• Для установки перед капитальной стеной или пустотелой перегородкой
• Для скрытой установки в гипсокартонной перегородке или на капитальной стене с облицовкой панелями (гипсовыми или деревянными)
• Для установки в пристенке в высоту помещения или в разделительной перегородке
• Для монтажа подвесного унитаза с выступом до 70 см
• Для инвалидов

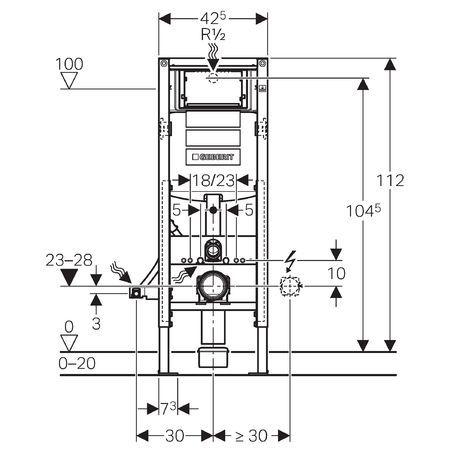

• Для унитазов с межосевым расстоянием под крепежные шпильки 18 см или 23 см
• Для подсоединения Geberit AquaClean
• Не подходит для бетонирования

Характеристики

• Подвод воды по центру сзади или сверху
• Смывной бачок скрытого монтажа UP320 с фронтальным управлением
• Двойной смыв посредством смывной клавиши Geberit Sigma20, Sigma50, Sigma01, Twist или Bolero
• Одинарный смыв со смывной клавишей Sigma10
• Смыв/стоп со смывными клавишами Sigma10, Mambo или Tango
• Регулируемый объем смыва
• При заводской установке возможен немедленный последующий смыв
• Бачок скрытого монтажа для установки и ремонта без применения инструментов
• Защитная коробка окна обслуживания монтируется и обрезается по размеру без применения инструментов
• Защитная крышка предохраняет окно технического обслуживания от влажности и загрязнений
• Звукопоглощающие приводные штанги, для быстрой регулировки без применения инструментов
• Универсальный подвод воды совместим с MeplaFix, монтируется и эксплуатируется без применения инструментов
• Гибкая подводка для углового запорного вентиля прикручивается без применения инструментов
• Не требующее применения инструментов крепление для фанового отвода, звукопоглощающее, регулируется по глубине в 8 положениях, диапазон регулировки 45 мм
• Самостопорящиеся опоры для выравнивания элемента без применения инструментов
• Ножки оцинкованные, с бесступенчатой регулировкой 0 - 20 см Возможно использование с подвесным унитазом при малой контактной поверхности с принадлежностями
• Смывной бачок скрытого монтажа для смывной клавиши фронтальной установки, с противоконденсатной оболочкой
• Рама с отверстиями ш 9 мм для крепления в деревянном каркасе
• Самонесущая конструкция
• Рама с C-образным профилем 4/4 см
• Рама порошковой окраски, синий ультрамарин
• Ножки, втягиваемые на 5 см
• Опорная площадка поворотная, для монтажа в U-образный профиль UW 50 и UW 75

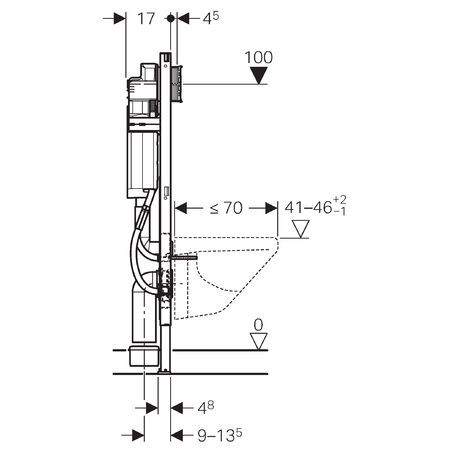

• Монтажная высота унитаза регулируется от 41 до 46 см

Технические характеристики

• Диапазон гидравлического давления 0,1-10 бар
• Максимальная рабочая температура, вода 25 °C
• Малый объем воды для смыва, диапазон настройки 3-4 л
• Большой объем воды для смыва, диапазон настройки 4,5 / 6 / 7,5 л
• Объем воды для смыва, заводская установка 6 и 3 л
• Объем воды, смыв / стоп 4,5 / 6 / 7,5 л
• Расчетный расход 0,11 л/с
• Минимальное гидравлическое давление 0,5 бар

Объем поставки

• Подключение к системе водоснабжения R 1/2 со встроенным угловым запорным вентилем и ручным маховичком
• Трубка для подвода воды Geberit AquaClean
• Защитная заглушка
• Коробка монтажная для окна обслуживания
• Комплект соединительных патрубков для унитаза, ш 90 мм
• Фановый отвод из ПНД, ш 90 мм
• Переходный патрубок, ш 90/110 мм 2 резьбовые шпильки М12 для крепления санфаянса
• Крепежные элементы
• Не включено: смывная клавиша
• Накладная: Комплект соединительных патрубков для Geberit AquaClean на смывных бачках скрытого монтажа (арт. № 249.801.00.1) нужно заказывать вместе с Geberit AquaClean.
